焊接符號標注實例及方法

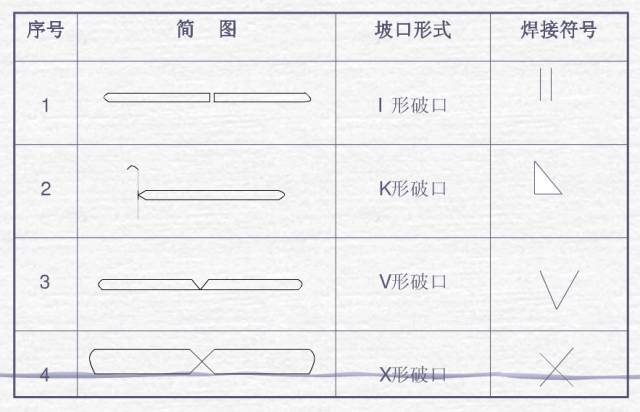

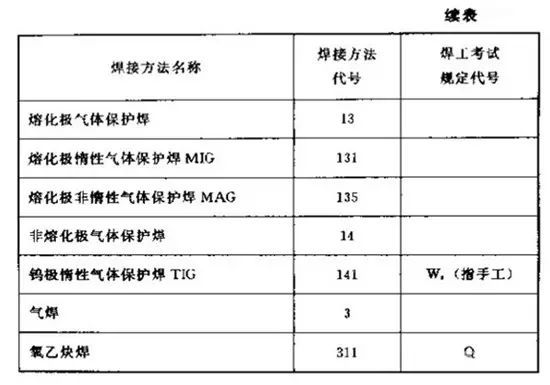

在焊接結構圖樣上，焊接方法可按國家標準GB5185-85的規定用阿拉伯效字表示，標注在指引線的尾部。常用焊接方法代號見下圖所示。如果是組合焊接方法，可用“/”分開，左側表示正面(或蓋面)的焊接方法，右側表示背面(或打底)焊接方法。例如V形焊縫先采用鎢極氫弧焊打底，后用手工電弧焊蓋面，則表示為141/111。

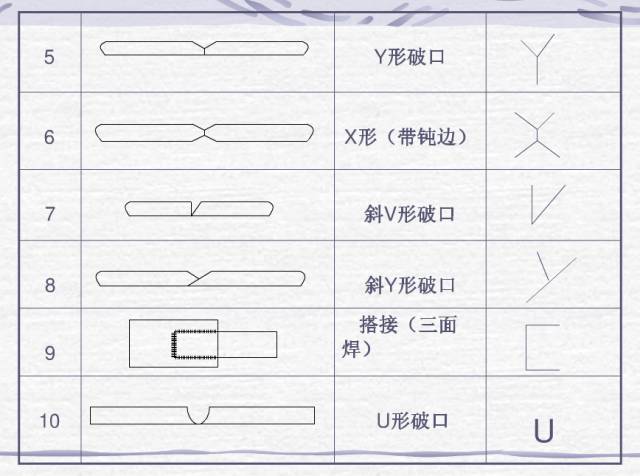

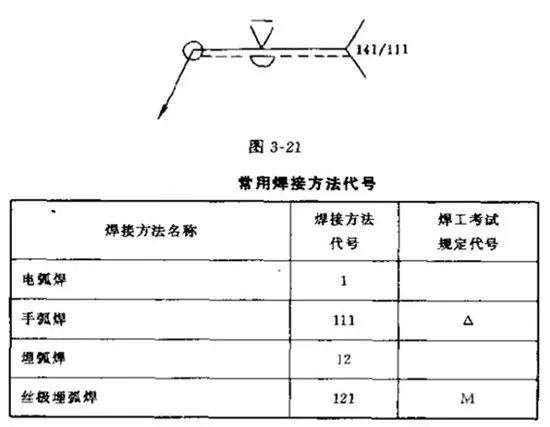

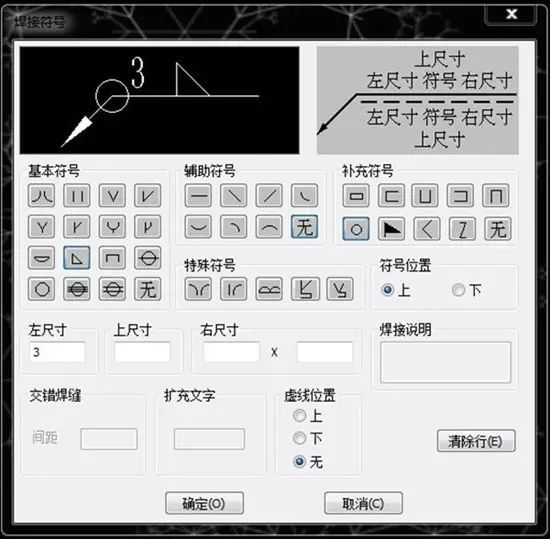

焊縫符號和焊接方法代號標注示例見下圖所示。該圖表示V形坡口對接焊縫，背面封底焊，正面焊縫表面齊平，焊接方法為打底焊用手工鎢極氮弧焊，蓋面焊和封底焊用手工電弧焊。
